MPCVD设备应用领域全解析：芯片散热、生物医疗与精密加工

导语：随着AI算力基础设施与第三代半导体的快速放量，"散热"正成为制约功率器件性能提升的新瓶颈。在这条产业链的上游，一项名为MPCVD（微波等离子体化学气相沉积）的技术，正在把实验室里的金刚石材料推向产业化前台。

一、MPCVD：为什么成为高端金刚石的主流路线

金刚石集超高热导率、宽禁带、宽波段透光、化学惰性与生物相容性于一身，被称为"终极材料"。但要把它做成可工程的材料，工艺路线是关键。

MPCVD采用微波激发等离子体，属于无电极放电——反应腔内没有灯丝、电极等易损耗部件，从源头避免了热丝法（HFCVD）常见的金属杂质污染问题。同时，微波功率、气体配比、腔体压力与衬底温度可独立精确调控，工艺重复性好，能够稳定实现大面积、长时间沉积。这也是MPCVD被公认为制备电子级金刚石最优技术路线的原因。

二、三大应用方向同步推进

电子与半导体：终极散热方案

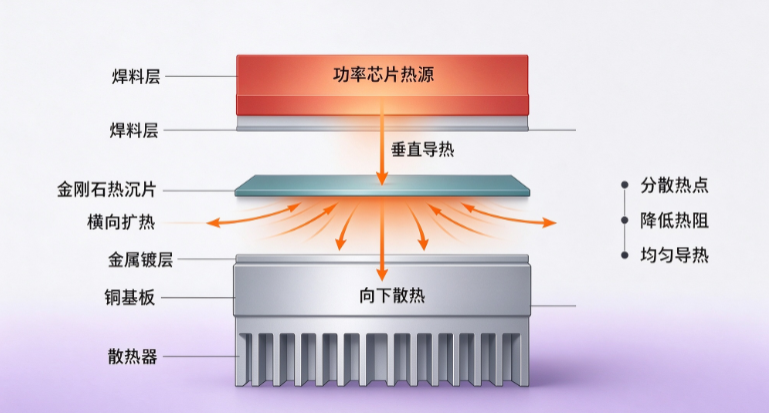

金刚石热导率可达2000 W/(m·K)，约为铜的5倍，且热膨胀系数与半导体材料匹配度高。在AI服务器、5G基站、新能源汽车SiC电驱等高功率密度场景中，传统铜、陶瓷散热方案已逐渐接近物理极限，金刚石热沉片正成为GaN射频器件、功率模块与先进封装中局部热点控制的重要选项。此外，金刚石禁带宽度约5.5 eV，作为超宽禁带半导体，其基功率器件在高温、高压工况下的表现优于传统硅基方案。

生物医疗：生物相容性打开新空间

金刚石化学性质稳定、不与人体组织发生不良反应，且表面易于功能化改性，因此在生物传感器、医疗电极、植入器械涂层等方向具备明确的应用价值。同时，其超硬耐磨特性也使其适用于高精度手术器械与牙科钻具等器械制造。

精密加工：超硬刀具升级

在碳纤维复合材料、陶瓷、钛合金等难加工材料领域，金刚石涂层刀具可显著提升硬度、耐磨性与使用寿命，是航空航天复杂零部件加工中的关键耗材。

此外，在光学领域，金刚石透光波段覆盖紫外至远红外及微波频段，适用于高功率激光窗口、红外成像窗口等极端环境光学元件；在前沿领域，NV色心金刚石正被用于量子传感与室温量子计算研究。宝石级培育钻石则是目前产业化成熟度最高的方向。

三、从材料到量产，设备是关键一环

材料性能要转化为稳定产能，离不开装备支撑。成都沃特塞恩电子技术有限公司成立于2015年，专注于固态微波射频能量与等离子体技术应用，是国家高新技术企业、国家级专精特新"小巨人"企业。公司以自研高可靠全固态微波功率源（915MHz / 2450MHz）为核心，与MPCVD整机系统协同设计、深度适配，实现从核心部件到整机的自主可控。

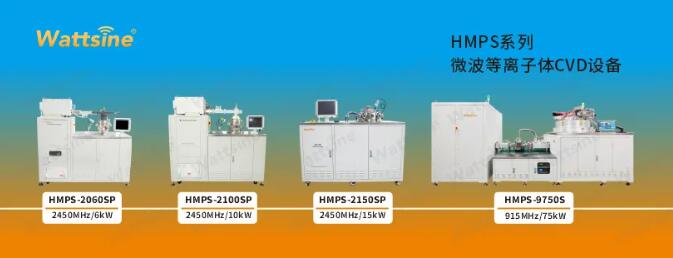

目前沃特塞恩已形成覆盖科研验证到规模量产的HMPS系列产品矩阵：

HMPS-2060SP（2450MHz/6kW）、HMPS-2100SP（2450MHz/10kW）、HMPS-2150SP（2450MHz/15kW），适用于高校、科研院所的材料研究与工艺验证，以及工具级、光学级金刚石的小批量制备；

HMPS-9750S（915MHz/75kW）为大功率量产机型，配备功率稳定度≤±1%的固态微波源，采用TM02双模放电技术，放电直径≥300mm、均匀沉积区直径≥200mm，可稳定制备6英寸以上纳米晶及超细纳米晶金刚石、光学级CVD金刚石窗口、CVD单晶金刚石热沉片等高端产品。该机型于2025年7月通过业内专家产品评审，所制备金刚石热导率经测试可达2000 W/(m·K)。

对设备用户而言，选型时可重点关注三个维度：微波频率（915MHz适用于大面积沉积，2450MHz适用于灵活工艺）、功率等级、沉积均匀性——这三项直接决定金刚石的品质上限与单位生产成本。

结语

从芯片散热到生物医疗，从精密刀具到光学窗口，MPCVD正在成为多个战略性新兴产业共用的底层材料平台。随着大功率、大面积设备国产化的推进，金刚石材料的产业化进程有望进一步加速。

关于沃特塞恩

成都沃特塞恩电子技术有限公司专注于固态微波射频能量与等离子体技术应用，提供从实验室研发到产业化量产的全系列MPCVD设备及工艺支持。
