微波消融之水冷915MHz微波与2450MHz微波的比较分析
行业资讯 来源:行业资讯 作者:未知

1.水冷915MHz与水冷2450MHz物理特性


1.1民用频段的微波可使用的频率主要有 433MHz、915MHz、2450MHz。


1.2 三种频率的微波加热物体的物理原理是一样的，都是体极性分子在微波场内高速摩擦而生热，属于内热自生加热。


1.3 目前用于肿瘤消融治疗的主要为2450MHz和 915MHz频率。



2. 水冷915MHz与水冷2450MHz特性比较




2.1 2450MHz微波相比较915MHz微波，由于波长短，和人体组织匹配性更好，能量更易集中，所以更适合加热生物组织。（家用微波炉普遍采用2450MHz频率）。


2.2 2450MHz微波的辐射器在控制旁瓣波的技术上较 915MHz 微波的辐射器更容易实现。


注： 旁瓣波是导致微波消融的损毁区形态不佳（短轴短，长轴长）的主要原因。


2.3 同样热剂量的情况下新一代的高效水冷2450MHz微波消融辐射器可获得较水冷915MHz微波辐射器更佳的损毁形态和范围。

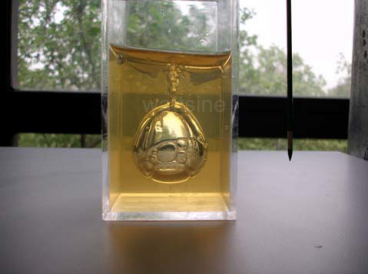

上图为新一代高效水冷 2450 MHz微波消融辐射器动物明胶消融效果。（50W/5M）

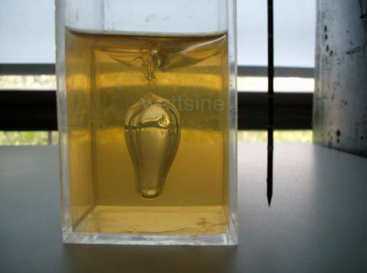

上图为水冷 915MHz微波消融辐射器动物明胶消融效果。（50W/5M）

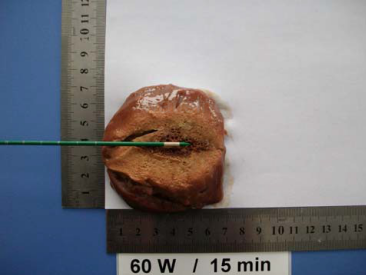

上图为新一代的高效水冷 2450 MHz微波消融辐射器离体猪肝消融效果。（60W/15M，短轴 4.5 厘米，长轴 5.5 厘米）

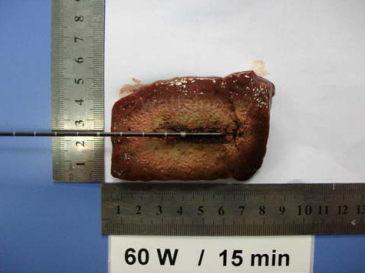

上图为水冷 915MHz微波消融辐射器离体猪肝消融效果。（60W/15M，短轴 3.2 厘米，长轴 6.2 厘米）
