产品中心> 固态功率源模块 > WSPA-5800-100M固态功放模块
5.8G固态功放
100W固态功放模块

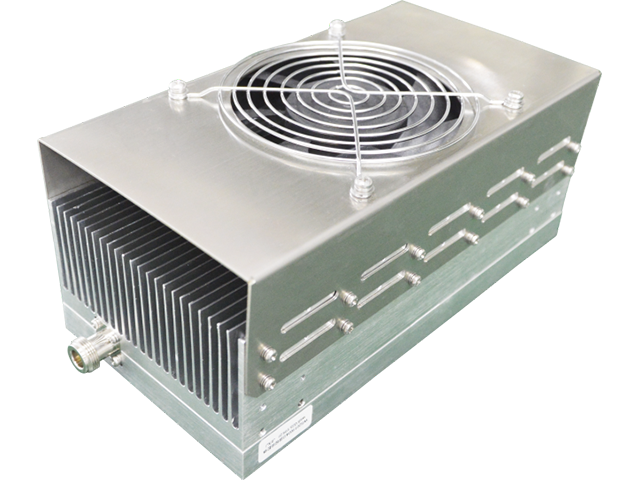

WSPA-5800-100M固态功放模块

WSPA-5800-100M固态功放模块是专业应用于ISM领域的固态微波能量设备,可提供高达100W的连续波或脉冲功率放大,可实现输出功率1-100W的调节;

> 功率放大器内置环形器和负载;

> 拥有完善的保护电路,保证功率源的可靠运行。

技术指标
项目最小值典型值最大值单位
频率
5800
MHz
频率误差
50
ppm
微波泄露

2mW/cm²
功率稳定度
3
%
输出功率范围1
100W
增益51

dB
输出杂散
-45
dBc
输出阻抗
50
Ω
工作温度5
40
整机效率
35
%
冷却方式
风冷

控制方式

RS485

工作模式

连续波

冷却方式

强制风冷

工作环境

环境温度:5℃-40℃

相对湿度:≤95%(+25℃无凝结)

大气压力:80kPa-106kPa


功能特征

控制:设备工作状态和参数设置,可远程查看工作状态信息,可远程配置工作参数;

报警:输出功率、驻波、电流、温度,可远程查看报警信息;

保护:输出驻波比过大、过温、过功率、过电流、过电压,系统自动关断射频输出;


接口定义

电源输入(Power):DC-32V
RF输入:SMA
RF输出:N-50-KFD
控制接口(Opration):预留开口线
风冷散热:自带风扇DC-32V/0.5A

应用范围

无线能量传输
